- Стол основной чугунный
- Опора фрезерного стола - 2 шт.
- Упор угловой

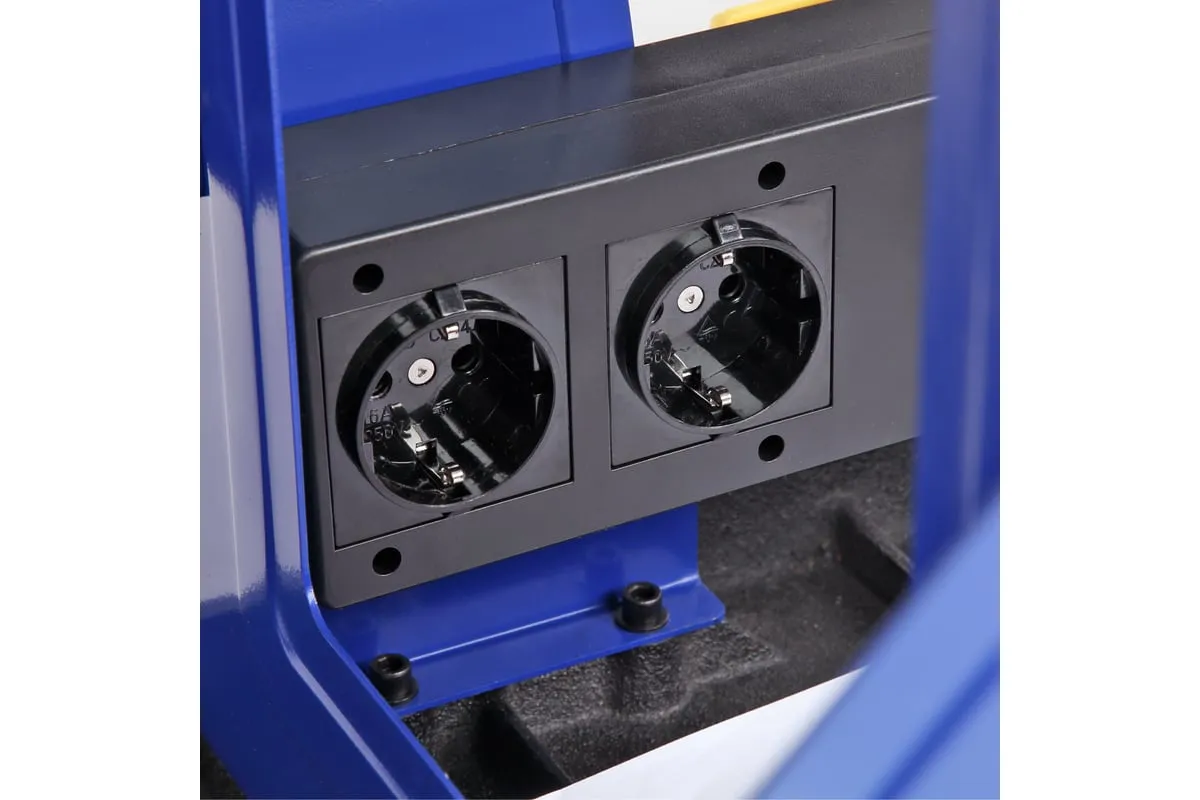

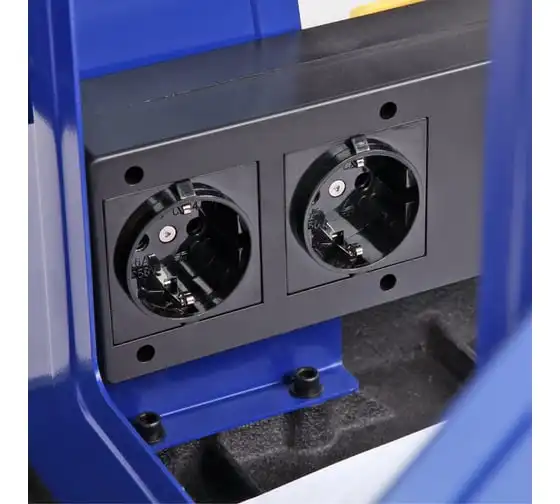

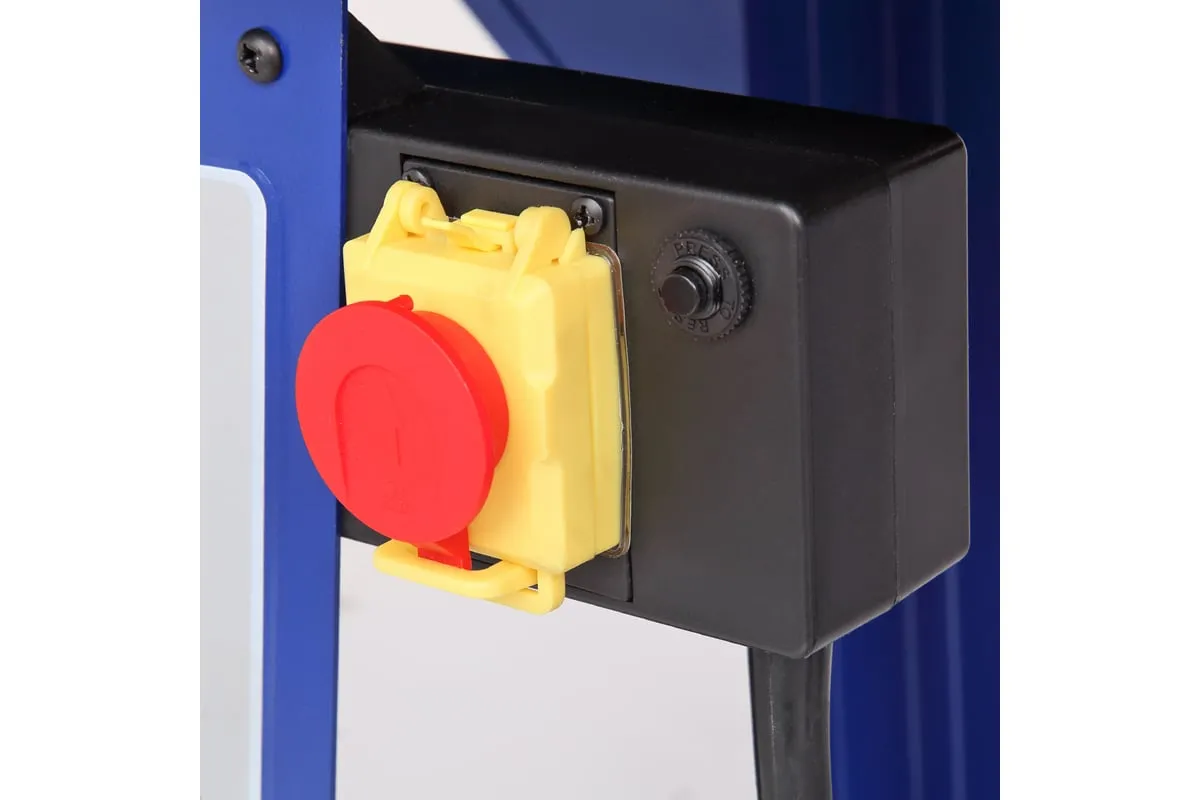

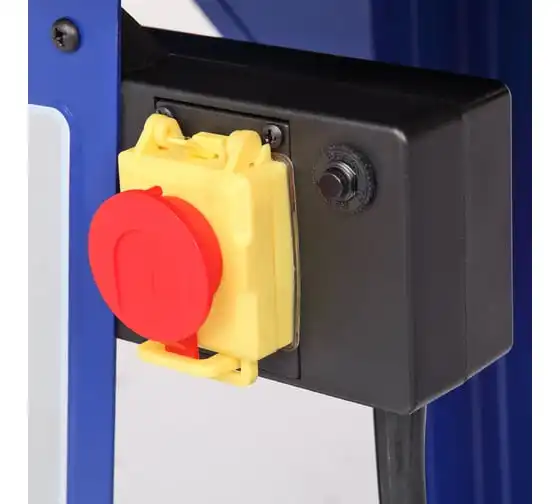

- Блок выключателя со шнуром питания
- Упор параллельный в сборе
- Рукоятка фиксации параллельного упора - 2 шт.
- Вставка регулировочная параллельного упора - 2 шт.
- Вставка стола - 3 шт.
- Ножка опоры фрезерного стола - 4 шт.
- Расширение боковое - 2 шт.
- Опора бокового расширения левая - 2 шт.
- Опора бокового расширения правая - 2 шт.
- Пластина монтажная - 3 шт.
- Комплект крепежа
- Комплект ключей
- Руководство по эксплуатации
- Упаковка
Единица товара: Штука
Вес, кг: 33
Длина, мм: 255
Ширина, мм: 455
Высота, мм: 725
Рабочая поверхность составная - 1150×400 мм. Основной стол из чугуна. По бокам от него крепятся два удлинения по 250 мм из листовой стали. Имеются отверстия под установку упора и пластин.

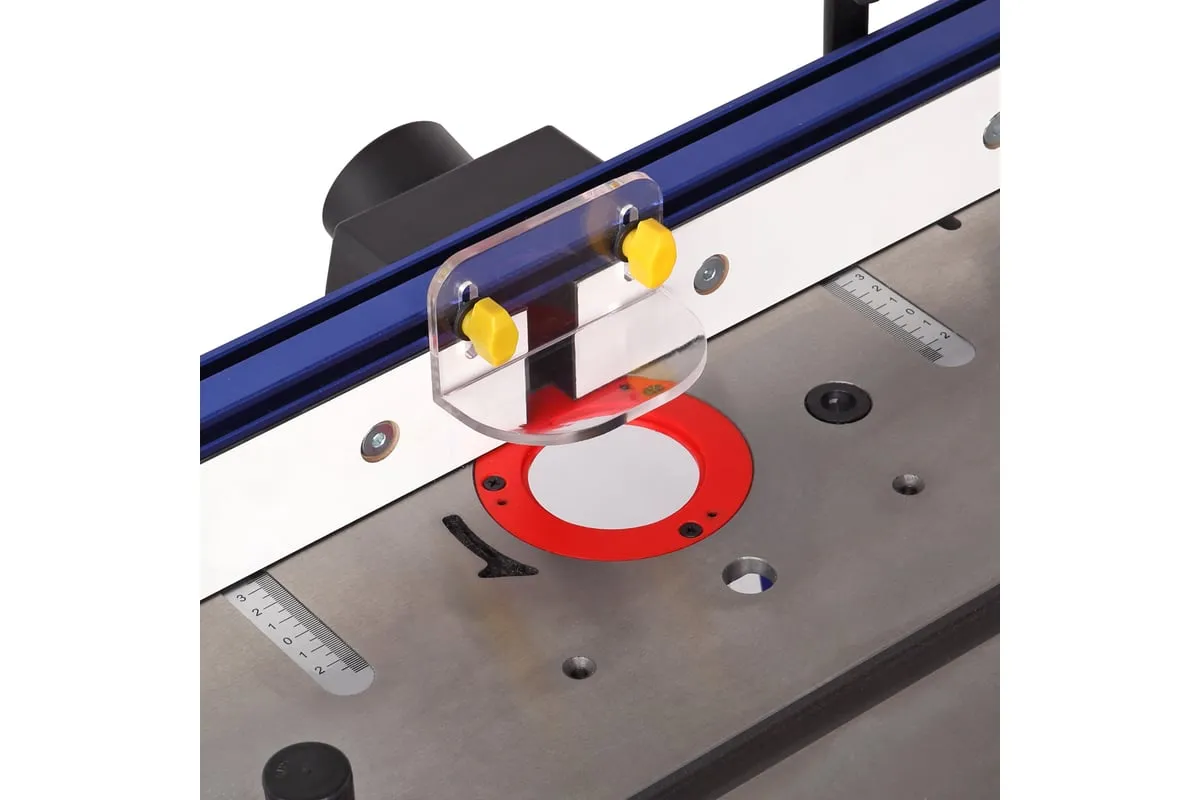

В центральной части есть две шкалы для точного позиционирования положения упора. Параллельный упор может располагаться как справа, так и слева от режущего инструмента. Его ход составляет 0-40 мм и 0-30 мм.

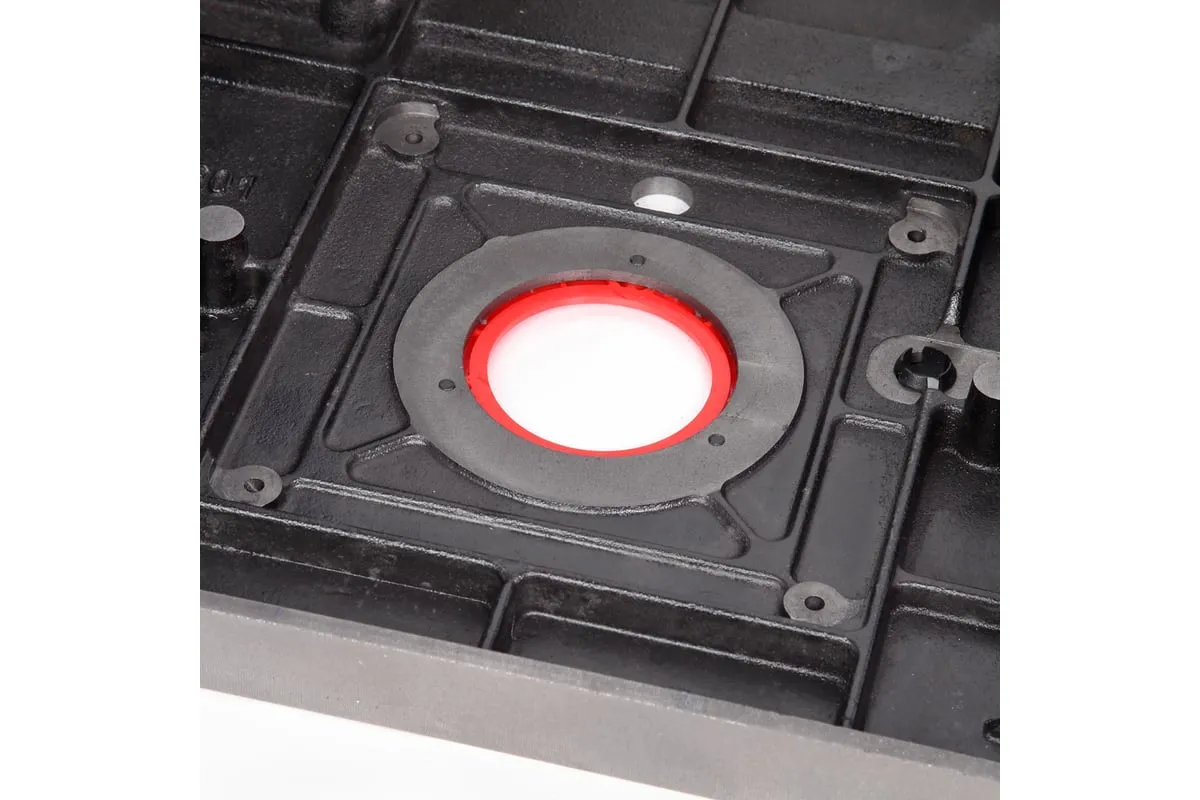

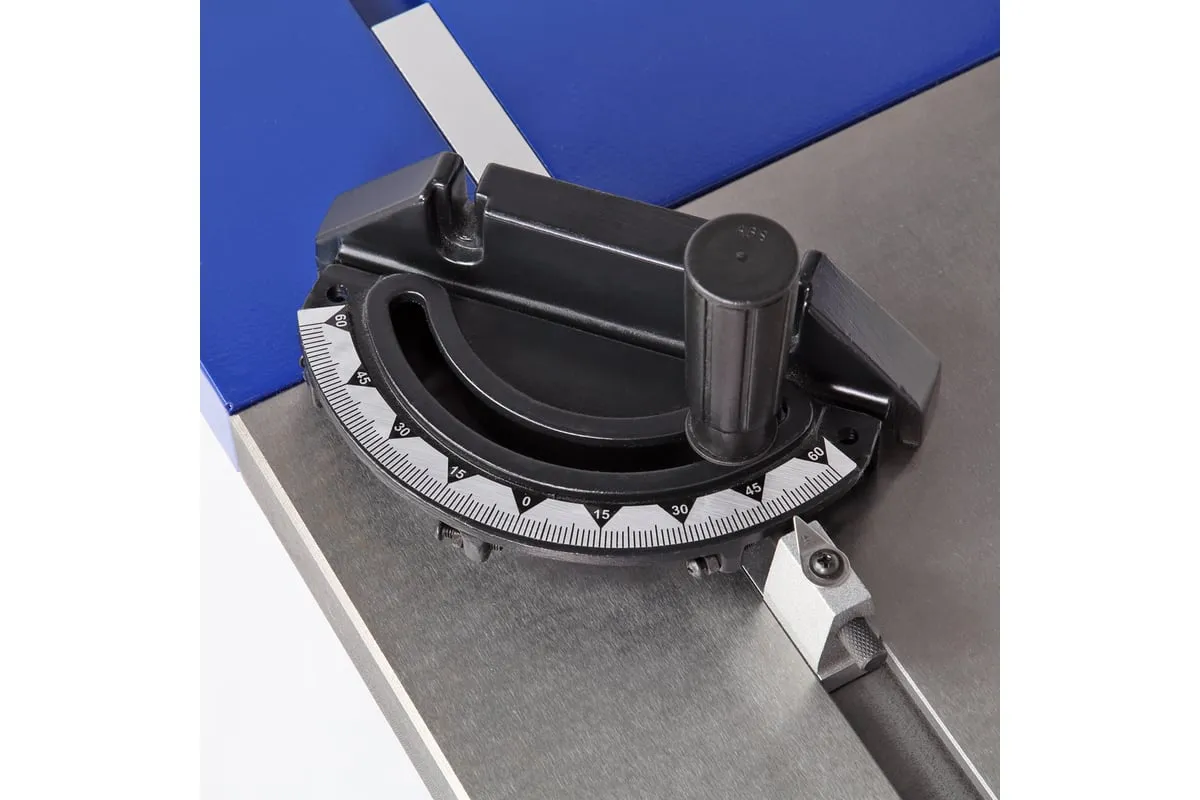

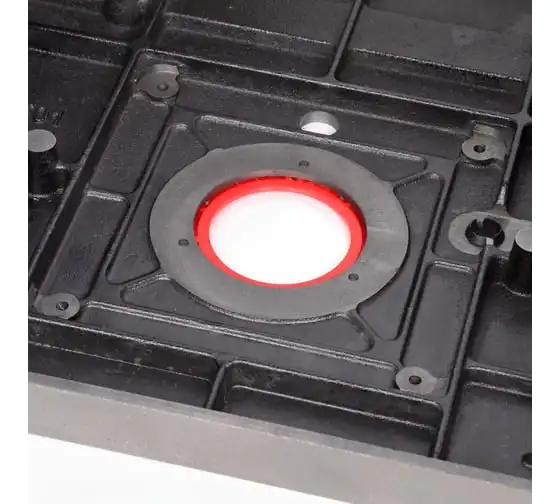

Имеется два отверстия для регулировки высоты вылета фрезы: первое - общего плана под пластину №1, второе - под пластину для лифта BELMASH D033A. Основной и дополнительные столы имеют паз под установку углового упора (-60.+60 град.).

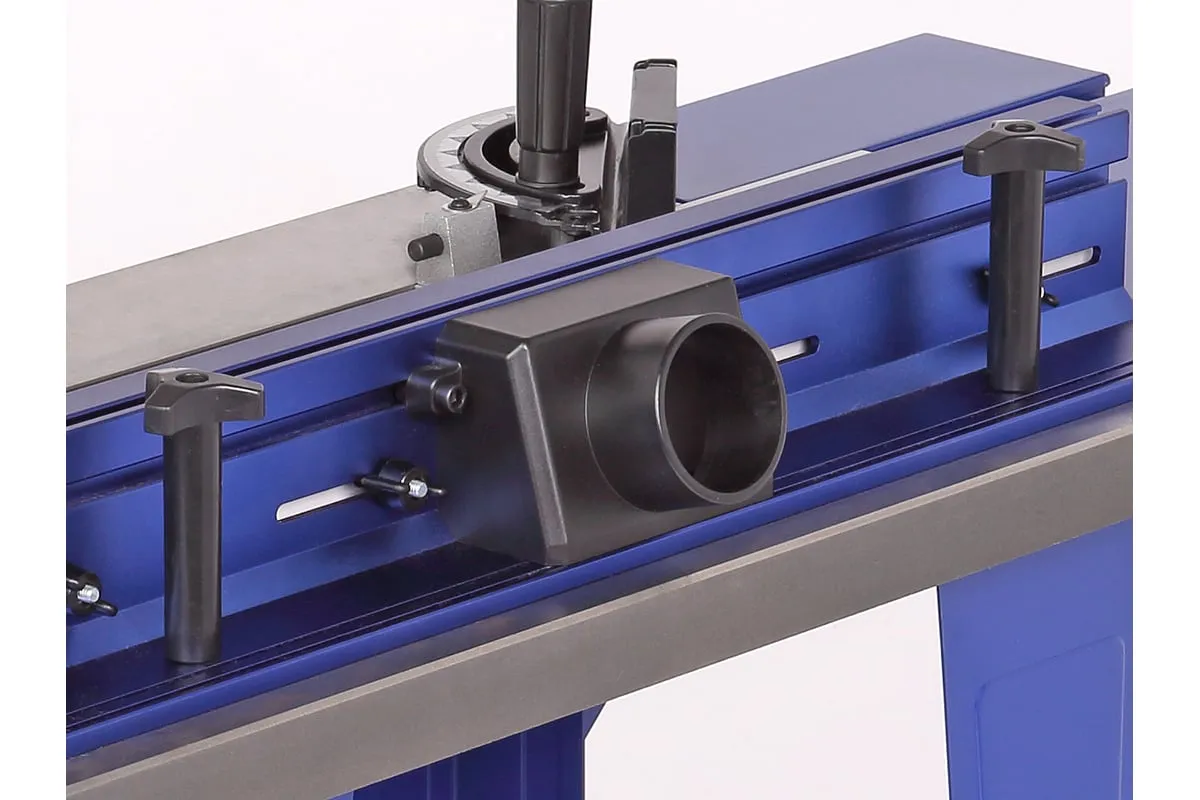

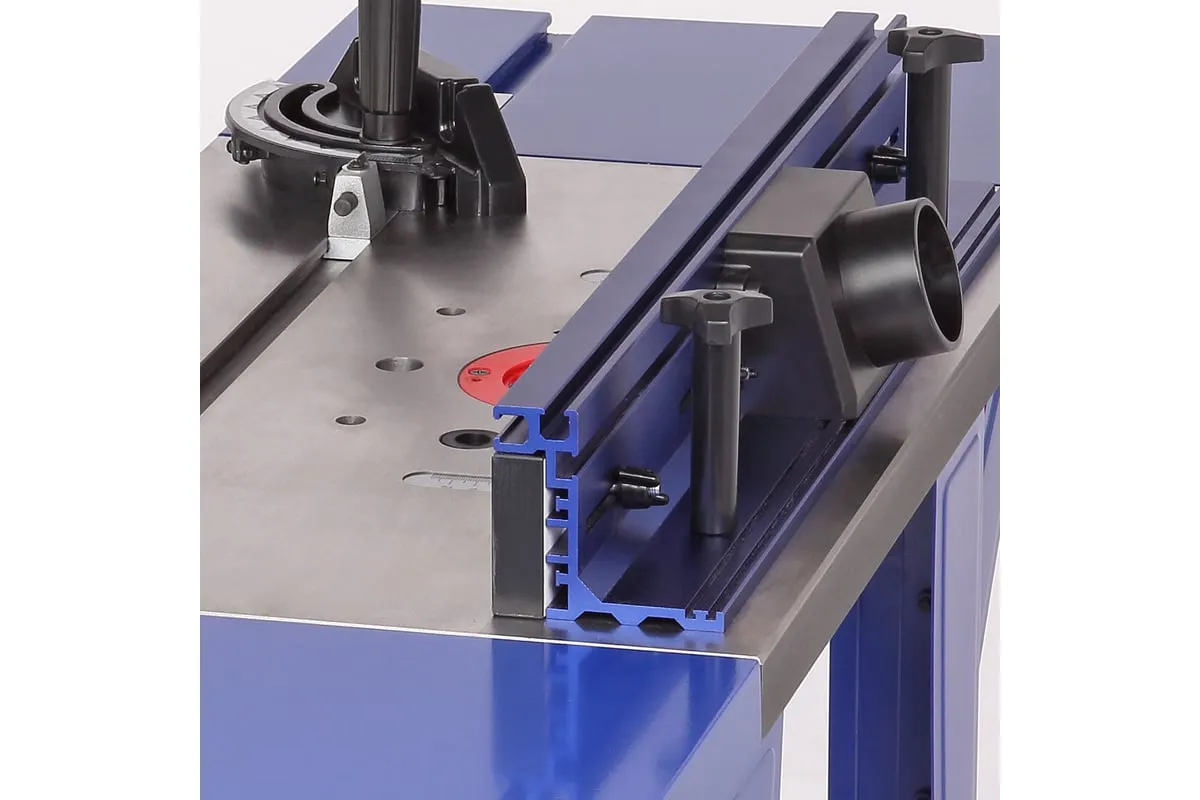

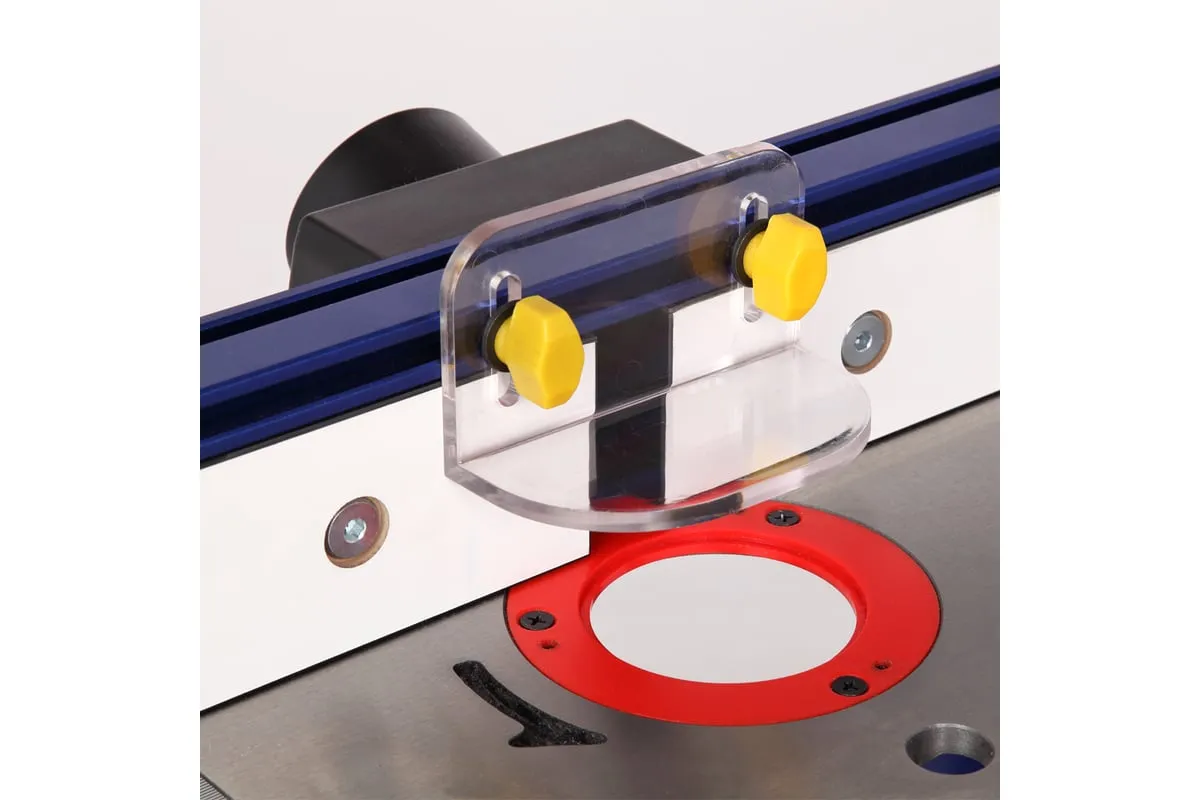

Упор имеет основание, изготовленное из высокоточного алюминиевого профиля. Оснащен двумя раздвижными накладками из МДФ размером 290×63 мм каждая (Д×В), фиксирующиеся гайками-барашками. Ход накладки составляет 52 мм. Общая высота упора - 80 мм. Длина упора с максимально разведенными в обе стороны щечками - 705 мм. На верхней части упора имеется два специальных паза под установку защитного экрана и прижимов (в комплект поставки не входят).
Для монтажа лифта нужно снять с него предустановленную пластину. Комплектуется тремя установочными пластинами:
- Пластина №1 (универсальная) - для установки различных фрезеров с четырьмя винтами фиксации (имеет четыре диагонально расположенных овальных отверстия)
- Пластина №2 - для лифта фрезерного BELMASH D033A
- Пластина №3 (без установочных отверстий) - для самостоятельного сверления отверстий по индивидуальным характеристикам оборудования
